BRUKER Contour GT Series

3D 표면 측정

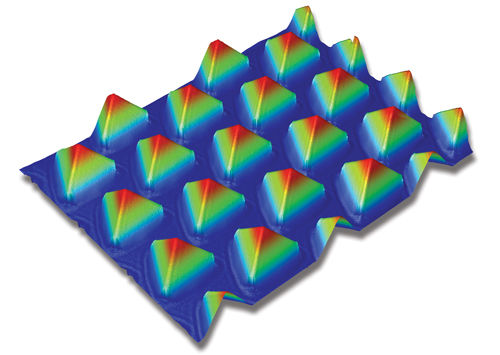

3D 표면 측정 (3차원 표면 측정)은 산업 및 과학 연구 분야에서 다양한 프로젝트, 중요한 개발 및 생산 관리 제어의 발전을 위해 사용됩니다. 3D 표면 측정 매개 변수 (S 매개 변수)는 1991년  첫 번째 EC 워크샵에서 정의되었으며, 기존의 2D (2차원) 메트롤로지 R 매개 변수를 보완하기 위해 ISO 표준에 따라 개발되었습니다.

3D 표면 측정의 최초 정의


유럽 컨소시엄은 표준 3D 표면 측정 매개 변수를 개발하기 위한 초기 작업을 대부분 완료했습니다. 그들의 연구 결과는 진폭, 공간, 하이브리드 및 기능의 네 가지 일반적인 범주로 나타났습니다.

진폭 매개 변수는 전체 높이를 기준으로 하여 높이 분포의 제곱 평균, 뒤틀림(또는 표면 높이 분포의 비대칭 정도), 표면 높이 분포(또는 첨도)의 정점도 및 최고점과 최저점의 평균을 포함합니다.

공간 매개 변수는 속성 빈도를 기반으로 하며 표면의 텍스처 방향, 텍스처 종횡비 및 서미트의 밀도를 포함합니다.

하이브리드 매개 변수에는 높이와 주파수의 조합을 기반으로 하여 평균 서미트 곡률, 표면적 비율 및 표면 경사의 제곱 평균을 포함합니다.

마지막으로, 기능 매개 변수에는 특정 기능의 적용 가능성을 기반으로 하는 여러 매개 변수가 포함됩니다.


2D 매개변수와 차별화된 3D 표면 매개변수


비슷하거나 동일한 평균 표면 거칠기 값(Ra)을 갖는 표면도 지형도가 크게 다를 수 있습니다. 이러한 유형의 표면을 더 효과적으로 정량화하고 차별화하기 위해 산업계는 3차원(3D) 표준 개발을 시작했습니다.



최근의 3D 표면 측정


최신 3D 표면 측정은 표면 형상뿐만 아니라 기능도 독특하게 차별화하므로 엔지니어, 공정 설계자 및 품질 관리 전문가에게 표면을 설명하는 데 매우 개선된 툴킷을 제공합니다. 이는 결과적으로 향상된 표면 측정 결과를 제공합니다.




Bruker의 3D 광학 현미경

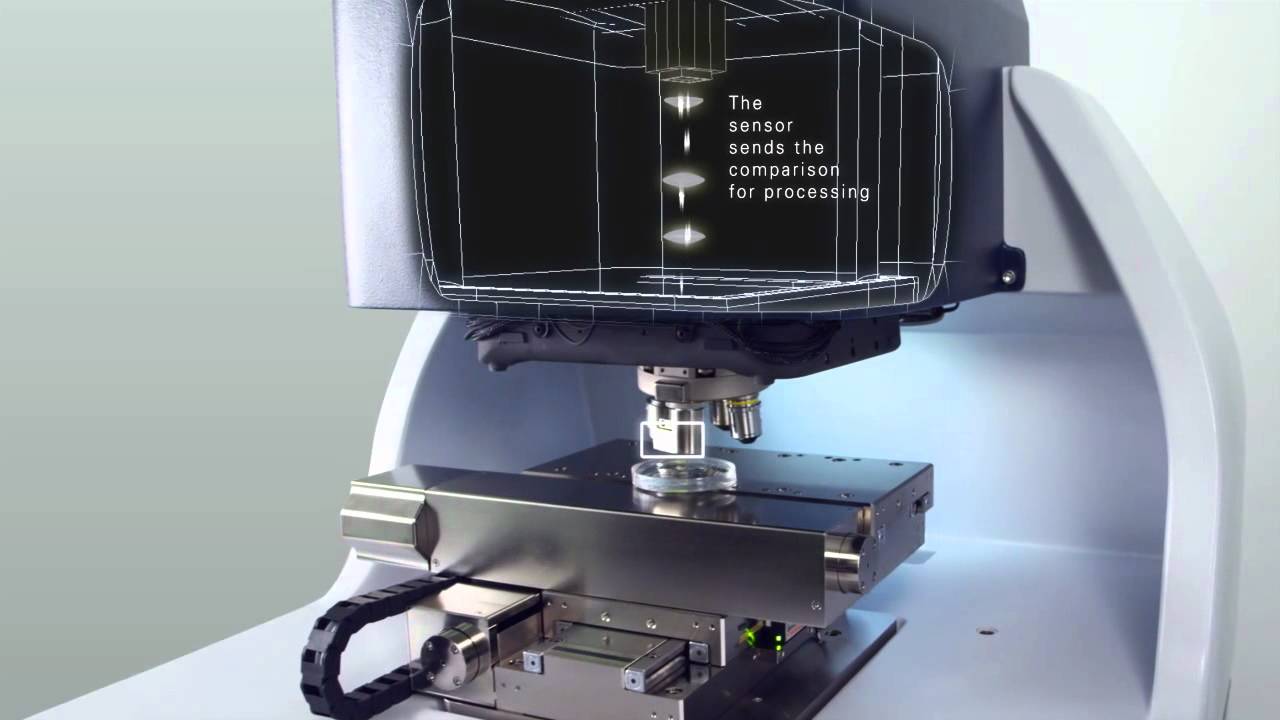

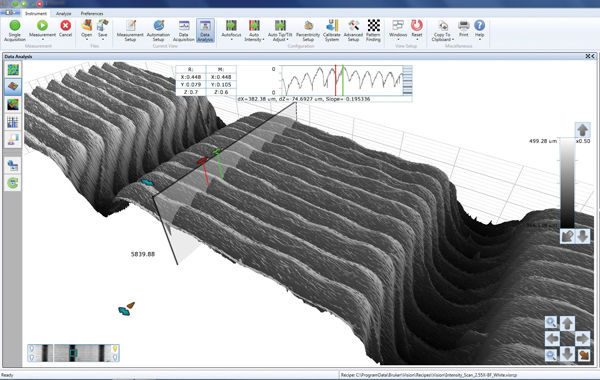

Bruker의 Contour Elite ™ 3D 광학 현미경은 ContourGT® 플랫폼의 입증된 업계 최고의 계측 기술, Vision64® 분석 소프트웨어의 사용 용이성 및 뛰어난 새로운 이미징 기능을 결합했습니다. Contour Elite는 최고 수준의 R&D 및 생산에 필요한 고속 작동, 정확성 및 반복성을 제공할 뿐 아니라 confocal 현미경과 관련된 이미지 및 디스플레이 장점을 제공합니다.
